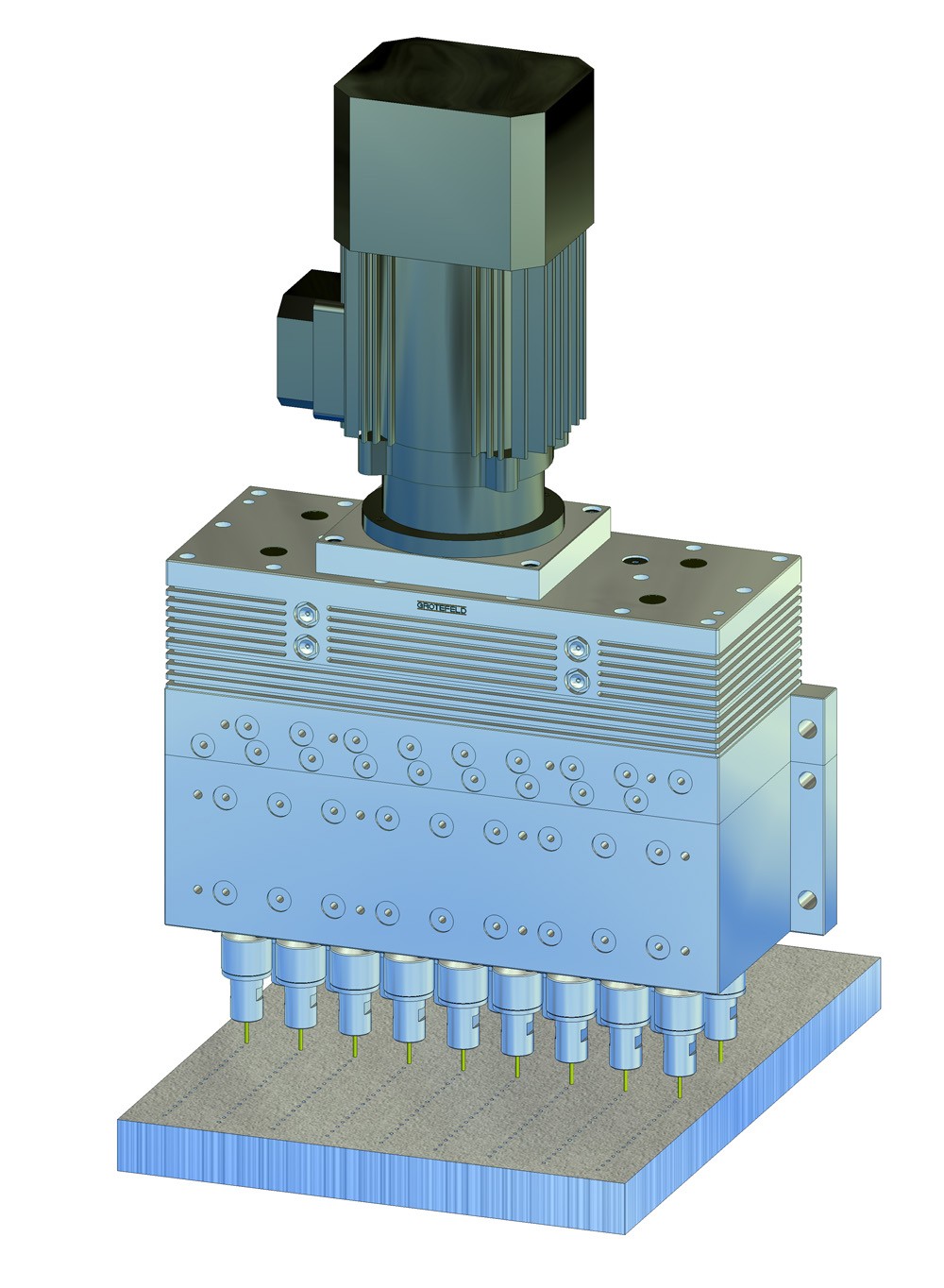

HSB01 系列鉆削主軸單元專為高速鉆削小直徑而開發。它們適用于數控機床中的程控使用，并提供以≥32mm 的距離排列 2 行以上的選項。幾乎所有鉆孔模式都可以根據客戶要求實施。單獨的鉆孔主軸可選擇免費提供，長度為 30 毫米，可根據要求提供更長行程的單元。實際鉆孔進給必須由客戶的機器進給執行。這些裝置是輪驅動的，最高速度為 30,000 rpm。
在開發過程中，我們小心翼翼地確保創建了一個模塊化系統，這使得不同外殼與可用主軸類型的靈活組合成為可能。此外，結構原理確保了無故障且廉價的維護和維修。無需拆卸齒輪箱即可更換單個主軸。
駕駛
驅動器由一臺或多臺三相扁平電機組成，每個電機的最大功率為 2.8 kW。驅動力通過齒輪傳動裝置由離合器傳遞到主軸。所需的驅動功率由我們作為可控鉆孔主軸單元配置的一部分確定并建議給您。驅動電機的位置由我們根據技術條件確定，除非您有特殊要求。
主軸類型
我們建議使用尺寸為 601E 的夾頭支架。也可以根據客戶的要求進行其他錄音。
接近開關
HSB01 系列的單排和部分兩排可控鉆孔主軸單元可以補充 T 形槽，用于裝配接近開關。
螺紋表面和安裝孔
對于 HSB01 系列減速器，螺紋緊固孔可以連接到所有沒有進氣孔的外殼側面。在配置可控鉆孔主軸單元時，會以報價和批準圖的形式提出適當?shù)慕ㄗh。
